洁净室的气流组织

房间内合理的气流组织主要取决于送风口的形式和位置。目前,常见的气流组织形式有:

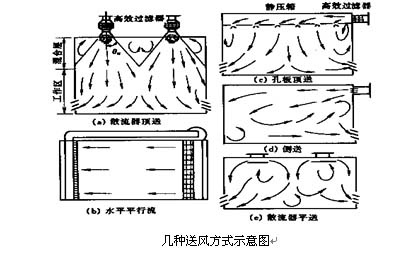

1、侧送风 侧送风如图a所示,侧板送风是目前常用的气流组织形式。风道位于房间上部,沿墙敷设,在风道的一侧或两侧开送风口。可以上送风,上回风,也可以上送风,下回风。 它的特点是风口应贴顶布置,形成贴附式射流,回风区进行热交换。回风口设在送风口的同侧,风速为2~5m/s。冬季送热风时,调节百叶窗使气流向斜下方射出。

2、散流器送风 散流器送风可以进行平送和侧送。它也是在空气回流区进行热交换。射流和回流流程较短,通常沿顶栅形成贴附式射流时效果较好。它适用于设置顶栅的房间。

3、条缝送风 通过条缝形送风口进行送风,其射程较短。温差和速度变化较快,适用于散热量较大只求降温的房间,例如纺织厂、高级公共民用建筑等都有采用条缝送风。

4、喷口送风 经热、湿处理的空气由房间一侧的几个喷口高速喷出,渡过一定的距离后返回。 工作区处于回流过程中,这种送风方式风速高,射程远,速度、温度衰减缓慢,温度分布均匀。适用于大型体育馆、礼堂、剧院及高大厂房等公共建筑中。

5、孔板送风 利用顶栅上面的空间作为静压箱。在压力的作用下,空气通过金属板上的小孔进入室内。回风口设在房间下部。孔板送时,射流的扩散及室内空气混合速度较快,因此工作区内空气温度和流速都比较稳定,适用于对区域温差和工作区风速要求严格,室温允许波动较小的场合。
